Vario-Wand
Hechos
Chapa maciza de acero inoxidable para diámetros de 40,0 a 60,3 mm
Incluye orificios para fijar carteles
Para ahorrar espacio, montaje flexible e instalación rápida
Nº de artículo
Ø | mm
Entradas
Salidas
Anchura
Profundidad
KWE-4050-04031
40,0 / 45,0 / 50,0
4
3
600
750
KWE-4050-05041
40,0 / 45,0 / 50,0
5
4
750
1000
KWE-4050-06041
40,0 / 45,0 / 50,0
6
4
900
1000
KWE-6076-05041
60,3
5
4
800
1120

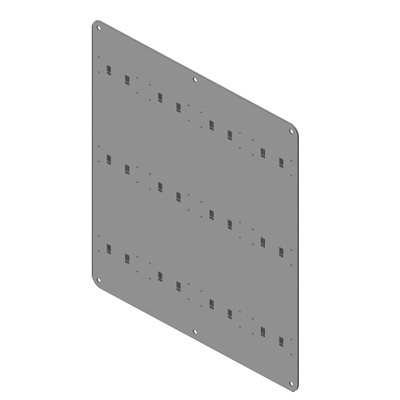

1ª placa Seleccionar
Hechos
Chapa maciza de acero inoxidable para diámetros de 40,0 a 60,3 mm
Incluye orificios para fijar carteles
Para ahorrar espacio, montaje flexible e instalación rápida
Nº de artículo
Ø | mm
Entradas
Salidas
Anchura
Profundidad
KWE-4050-04031
40,0 / 45,0 / 50,0
4
3
600
750
KWE-4050-05041
40,0 / 45,0 / 50,0
5
4
750
1000
KWE-4050-06041
40,0 / 45,0 / 50,0
6
4
900
1000
KWE-6076-05041
60,3
5
4
800
1120
2. colector de tuberías Select
Hechos
Kit modular y autoexplicativo
Incl. abrazaderas de tubo y conectores de tubo
Ahorro de espacio, envío suelto
Nº de artículo
Material
Salidas
KWE-FL-0XX0E1-01
Acero inoxidable
1
KWE-FL-0XX0E1-02
Acero inoxidable
2
KWE-FL-0XX0E1-03
Acero inoxidable
3
KWE-FL-0XX0E1-04
Acero inoxidable
4
KWE-FL-0XX0E1-05
Acero inoxidable
5
KWE-FL-0XX0E1-06
Acero inoxidable
6
3. seleccione el acoplamiento de la manguera
Hechos
Totalmente montado / cerrado por parejas
Camlock Acoplamiento: Adaptador de tubo (CVRE) + tapa de cierre (CMKA)
Acoplamientos rápidos: Adaptador de tubo (SVRE) + tapa (SMKK)
*Para una distancia entre ejes de 80 mm, recomendamos los acoplamientos rápidos / acoplamientos monomanuales
Camlock
Nº de artículo
Tipo
Diámetro
KBE-CVRA-CMKA-0400
Camlock
40,0
KBE-CVRA-CMKA-0450
Camlock
45,0
KBE-CVRA-CMKA-0500
Camlock
50,0
KBE-CVRA-CMKA-0600
Camlock
60,0
Camlock - Mangueras
Nº de artículo
Tipo
Diámetro
CMSAE-0400
Camlock-Manguera
40,0
CMSAE-0450
Camlock-Manguera
45,0
CMSAE-0500
Camlock-Manguera
50,0
CMSAE-0600
Camlock-Manguera
60,0
DESCRIPCIÓN DEL PRODUCTO
Vario-Tisch Vario-Wand

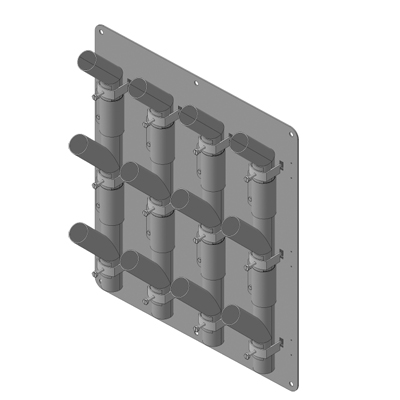

Vario-Wand Vario-Tisch El combina las ventajas del con una mayor flexibilidad de montaje in situ. Los componentes se suministran individualmente como un conjunto. El panel se cuelga/montado como un cuadro y sirve también como placa de cubierta. También pueden montarse posteriormente accesorios como una bandeja de goteo para granulado y/o codificación.
Vario-Wand Se puede montar en horizontal, vertical y en ángulo. Los cortes pueden realizarse in situ. Esto permite al instalador montar un punto de acoplamiento in situ de la forma más sencilla posible.
GALERÍA DE IMÁGENES
Conector de tubo estándar para vidrio y acero inoxidable
Para conectar tubos de vidrio y acero inoxidable
Tubo redondo de acero inoxidable
Material: Acero inoxidable 1.4301
Longitud: 6000 mm
Costura interior alisada
Datos técnicos
Material:
Acero inoxidable 1.4301
Longitud estándar:
6000 mm
Diámetro:
38 - 168,3 mm
Grosor de la pared:
1,5 mm, 2 mm y 3 mm
Números de artículo
Ø exterior
Radio 100 / 120 / 150 mm
Radio 250 mm
Radio 500 mm
Radio 800 mm
38.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1234
40.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
45.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 2.0
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
